Балки принимают нагрузку, передают ее на опоры и помогают сохранять жесткость несущей системы здания. Если в конструкции появляются трещины, прогиб, коррозия арматуры или разрушение защитного слоя бетона, косметический ремонт проблему не решает. В таких случаях инженер оценивает, как усилить балку от прогиба, нужно ли повышать ее несущую способность по изгибу, срезу или сразу по нескольким расчетным зонам.
Углеволокно и углеродные композиты применяют там, где нужно усилить отдельный жб элемент без массивного наращивания сечения. На практике усиление углеволокном выбирают, когда важно сохранить геометрию балки, не перегружать перекрытие, не устанавливать тяжелые металлические обоймы и выполнить работы с минимальным вмешательством в существующую конструкцию.
Суть метода в том, что углеродный материал и углеволокно работают на растяжение. Композит наклеивают на подготовленную поверхность в зонах, где возникают растягивающие напряжения. После отверждения клеевой системы композитный слой из углеволокна включается в совместную работу с бетоном и арматурой.
Когда требуется усиление балки углеволокном?
Усиление назначают после обследования. Инженер оценивает не только видимые трещины, но и причины их появления: рост эксплуатационных нагрузок, ошибки при строительстве, коррозию арматуры, увлажнение, повреждение бетона или недостаточную прочность основания.
Чаще всего вопрос как усиливают балки углеволокном возникает, если:
- увеличилась эксплуатационная нагрузка;
- на нижней грани появились трещины от изгиба;
- в приопорной зоне видны наклонные трещины;
- прогиб превышает допустимые значения;
- нужно восстановить способность балки нести расчетные воздействия;
- требуется укрепление углеволокном без значительного увеличения веса и габаритов.
Важно отделять усиление балки от усиления всего перекрытия, стены или колонны. Балка — отдельная несущая конструкция, поэтому схему подбирают по характеру усилий: изгиб, срез, повреждение опорной зоны, работа консольного участка или ригеля.
Что проверяют перед проектированием?
Без обследования метод усиления балки углеволокном может оказаться неправильным или недостаточным. Если бетон слабый, влажный или поврежден коррозией, сначала устраняют причину дефекта и восстанавливают основание.
Обычно проверяют:
- Геометрию балки, пролет и схему опирания.
- Фактические нагрузки и условия эксплуатации.
- Расположение трещин в пролете, у опоры и на боковых гранях.
- Состояние бетона, арматуры и защитного слоя.
- Прочность основания и возможность доступа к нижней и боковым поверхностям.
После обследования выполняют расчет. Он показывает, требуется ли усиление балок на изгиб, нужно ли усиление балок на срез, сколько слоев углеволокна применять и где должны располагаться анкеровочные участки.
Усиление нижней зоны балки углеволокном

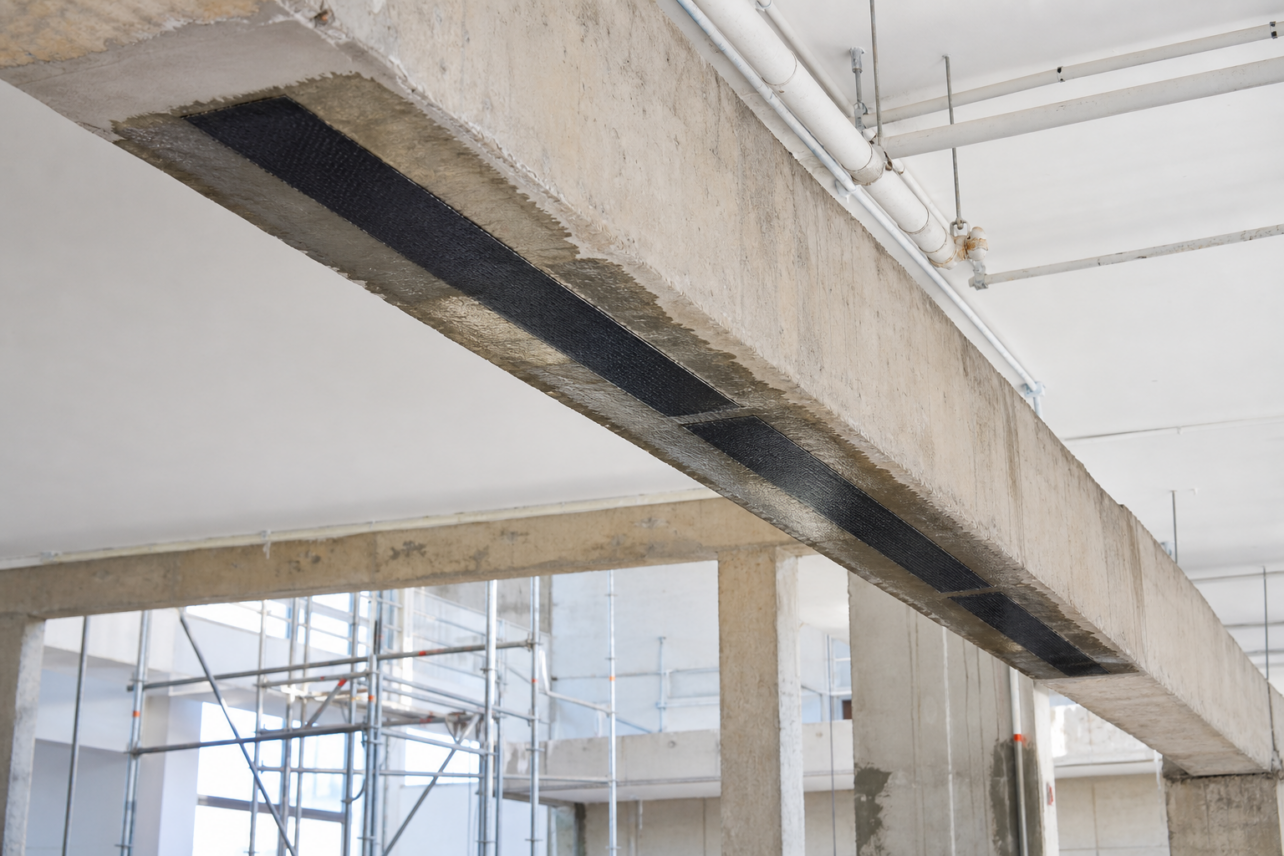

При изгибе нижняя часть пролетной балки чаще всего находится в растянутой зоне. Поэтому технология усиления балок углеволокном обычно начинается с продольного армирования нижней грани. На подготовленную поверхность наклеивают углеродные ленты, ламели или полосы ткани из углеволокна, направляя волокно вдоль оси балки.
Такой способ помогает компенсировать дефицит растянутой арматуры и повысить сопротивление изгибающим моментам. Материал имеет малую толщину, поэтому усиленный углеволокном участок почти не меняет размеры балки. Это важно там, где нельзя опускать потолок, менять архитектуру или перегружать существующие опоры.
Продольное армирование углеволокном применяют, когда основной дефект связан с прогибом и трещинами в пролете. Но если у опор есть наклонные трещины, нижней наклейки недостаточно: проект дополняют хомутами или U-образными обоймами из ткани.
Хомуты и U-образные обоймы

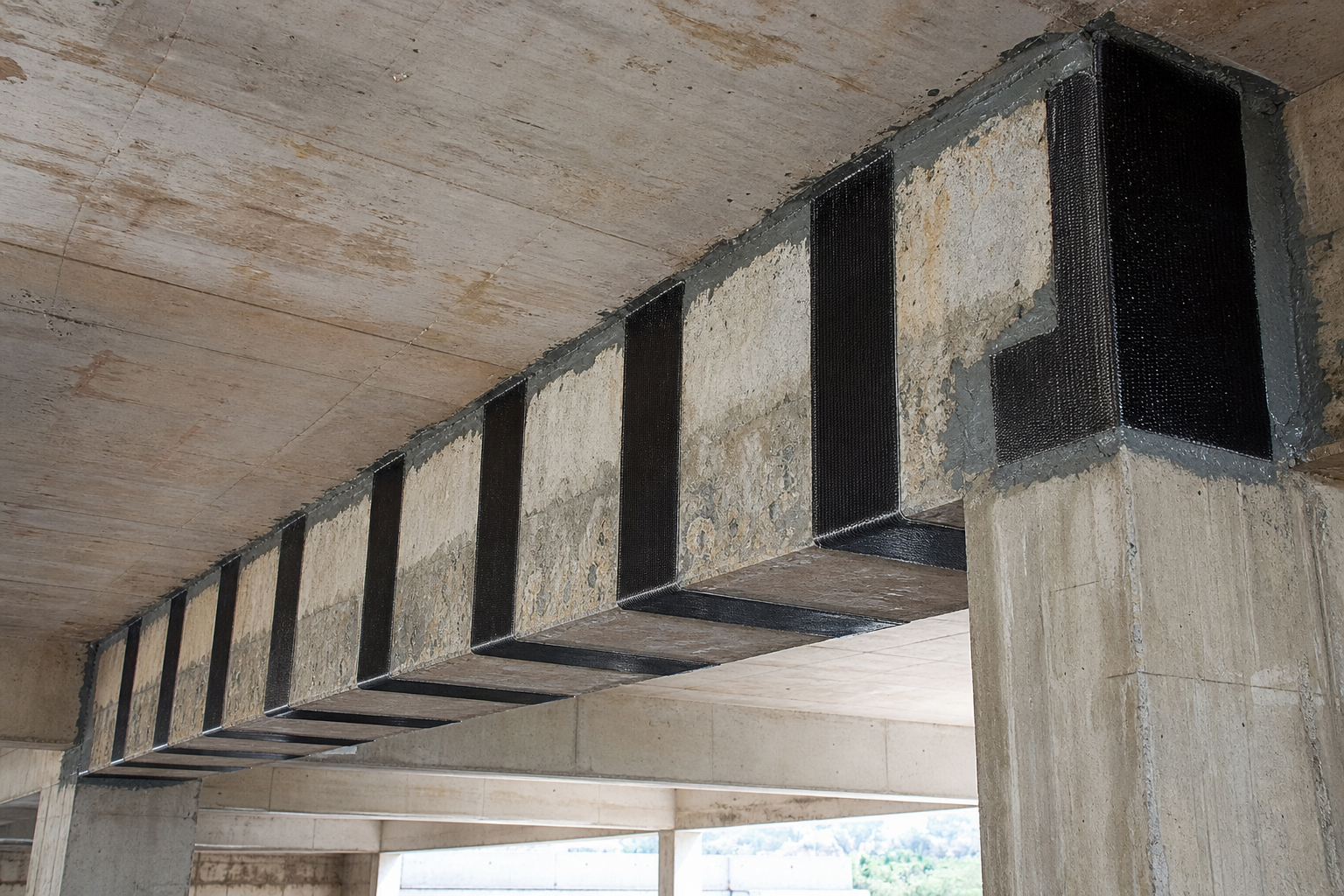

Усиление балок на срез выполняют в приопорных зонах, где действуют значительные поперечные силы. В этом случае углеродный текстиль из углеволокна размещают не только снизу, но и по боковым граням. U-образная обойма охватывает низ и боковые поверхности балки, создавая дополнительное внешнее поперечное армирование.
Такая техника помогает ограничить развитие наклонных трещин и повысить надежность зоны, где продольные ленты из углеволокна уже не решают задачу полностью. Направление волокон и шаг хомутов назначают по расчету: они должны воспринимать часть растягивающих усилий в зоне среза.
Если доступ к верхней зоне закрыт плитой перекрытия, U-образная схема часто становится практичным решением. Она не превращает балку в замкнутую обойму, но при правильном проектировании повышает надежность приопорного участка.
Подготовка поверхности
Даже прочный композитный материал из углеволокна не будет работать, если его наклеить на слабое, пыльное или влажное основание. Сцепление с бетоном — ключевое условие, от которого зависит совместная работаусиления и балки.
Подготовка включает:
- Удаление слабого бетона, покрытий и загрязнений.
- Ремонт трещин и восстановление геометрии.
- Очистку арматуры при ее оголении.
- Шлифование и обеспыливание поверхности.
- Скругление кромок под U-образные обоймы.
- Проверку влажности и условий нанесения эпоксидной системы.
Для деревянных или металлических балок подход будет другим, но в этой статье речь идет о жб элементах, где чаще применяют ленты, ламели и ткани из углеродного волокна.
Технология усиления углеволокном
Типовая последовательность работ выглядит так:
- Проводят обследование и определяют расчетную схему.
- Разрабатывают проект: зоны, слои, направление волокон, длину анкеровки.
- Организуют доступ к балке и при необходимости ставят временные подпорки.
- Подготавливают бетон: очищают, ремонтируют, выравнивают.
- Наносят грунтовочный и клеевой состав.

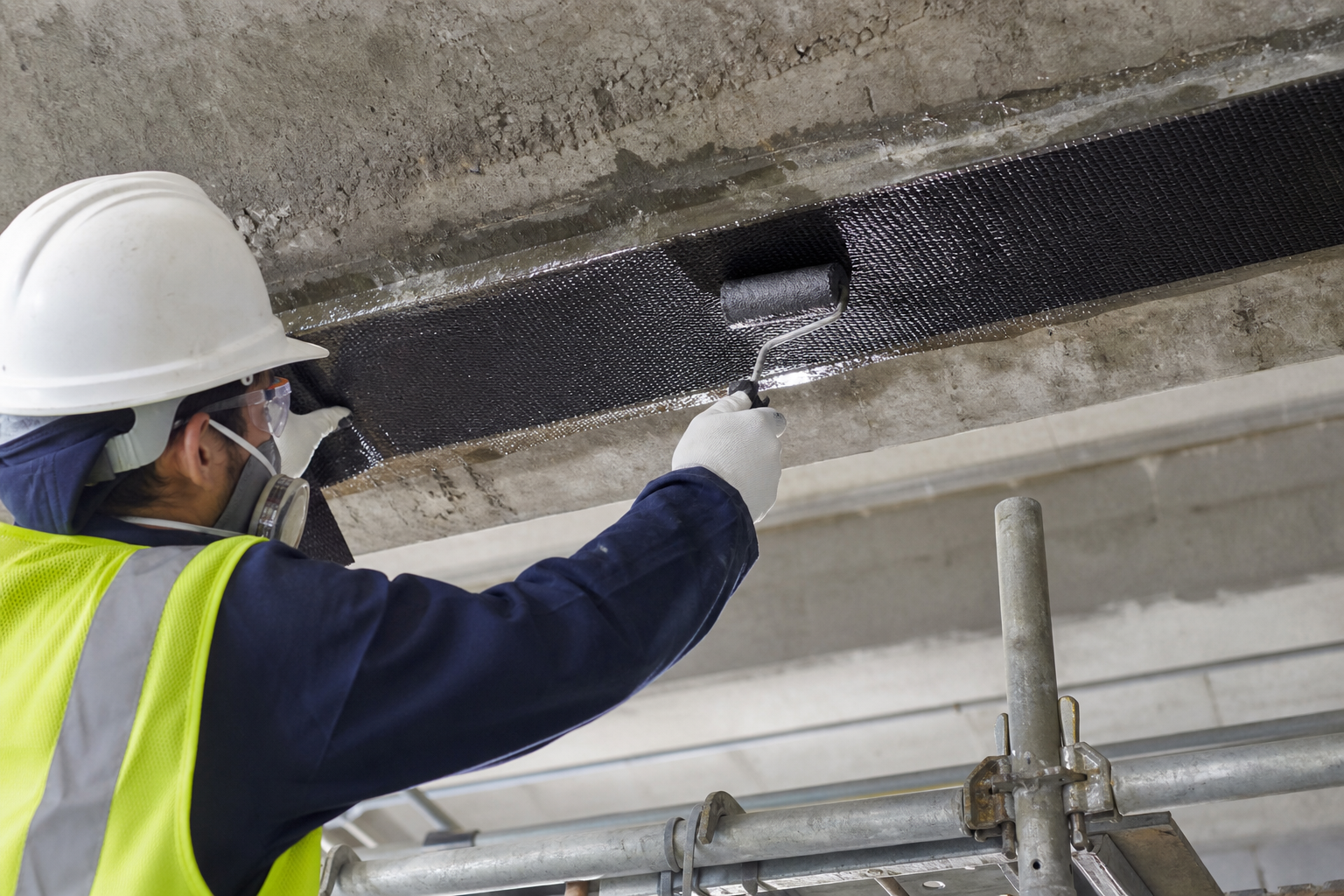

- Укладывают углеволокно, прикатывают его без складок и пузырей.
- Выдерживают технологическую паузу и проводят контроль качества.
Так в общем виде выглядит технология усиления балок углеволокном. Ширину полос, число слоев, шаг хомутов, длину нахлеста и схему анкеровки нельзя назначать «на глаз» — эти параметры рассчитывают под конкретную балку.
Контроль качества
Контроль нужен на каждом этапе. Проверяют состояние основания, температуру, влажность, отсутствие конденсата, срок годности смол, качество приклейки углеволокна и соответствие фактической схемы проекту.
После монтажа обращают внимание на:
- отсутствие воздушных пузырей и непроклеенных участков;
- правильное направление волокон;
- качество примыкания хомутов к боковым граням;
- отсутствие складок, разрывов и смещений ткани;
- соблюдение времени отверждения;
- защиту композита от огня, ультрафиолета и механических повреждений, если это требуется.
Проблемы чаще возникают не из-за самого углеволокна, а из-за неправильного применения технологии: отсутствия расчета, слабого основания, недостаточной анкеровки или игнорирования наклонных трещин у опор. Поэтому методы усиления железобетонных балок выбирают только после обследования и проектной оценки.
Итог
Как усиливают балки углеволокном? Сначала обследуют конструкцию, определяют причину дефектов и выполняют расчет. Затем подбирают схему: продольные ленты или ламели из углеволокна для нижней зоны, U-образные хомуты для среза, локальные элементы для анкеровки и приопорных участков. После этого поверхность готовят, композит наклеивают по проекту, выдерживают до отверждения и проверяют качество.
Главное преимущество метода — возможность повысить несущую способность балки без тяжелого наращивания сечения. Надежный результат дает только комплексный подход: диагностика, расчет, подготовка и контроль на каждом этапе. Тогда усиленный углеволокном элемент продолжает безопасно нести проектные нагрузки, а вмешательство в здание остается минимальным.
