Погрузочная рампа склада связывает уровень пола здания с кузовом грузового автомобиля и влияет на скорость разгрузки, безопасность и пропускную способность логистической зоны. Ошибки в ее размерах, отметке или расположении ворот приводят к простоям транспорта и неудобному маневрированию.
На этапе проектирования особенно важно увязать транспорт, доки и генплан. Именно поэтому проектирование складов включает расчет рампы вместе со схемой движения по территории, числом погрузочных мест, типом ворот и технологией обработки грузов. Универсального размера рампы нет: основные габариты назначают под конкретную логистическую схему.
Что учитывают при проектировании погрузочной рампы
Главная задача — обеспечить безопасное сопряжение автомобиля со складом и удобную работу техники. Для этого оценивают:
- тип и габариты автомобилей;
- высоту кузова и диапазон рабочих отметок;
- радиус разворота и траекторию подачи машины к воротам;
- число одновременно обслуживаемых автомобилей;
- тип погрузочной техники;
- ширину и глубину площадки перед рампой;
- схему движения транспорта.
- Если склад принимает разные типы машин, разницу между уровнем кузова и пола компенсируют доклевеллерами или другими перегрузочными устройствами.
Высота погрузочной рампы
Высоту рампы нельзя назначать только по одному типу фуры. Даже у магистральных автомобилей высота пола кузова различается в зависимости от шасси, загрузки и конструкции полуприцепа.
В проекте задают рабочую отметку платформы и проверяют диапазон, который сможет компенсировать перегрузочное оборудование. Отметку рампы увязывают с уровнем пола склада, высотой кузовов расчетного транспорта, уклоном площадки и водоотводом.
Размеры рампы склада
Длину и ширину грузовой платформы определяют расчетом. Нормативные документы для складских и перегрузочных объектов исходят из того, что размеры зависят от грузооборота, транспорта и средств механизации.
Ширина рампы должна обеспечивать безопасное перемещение грузов и работу погрузчиков. Если предусматривается встречное движение техники, нужен запас пространства для разъезда и маневров.
На размеры влияют:
- количество погрузочных мест;
- шаг ворот;
- габариты погрузчиков и грузов;
- необходимость проходов для персонала;
- наличие лестниц, пандусов и ограждений;
- размещение докового оборудования.
- Площадка перед рампой и подъезд фуры

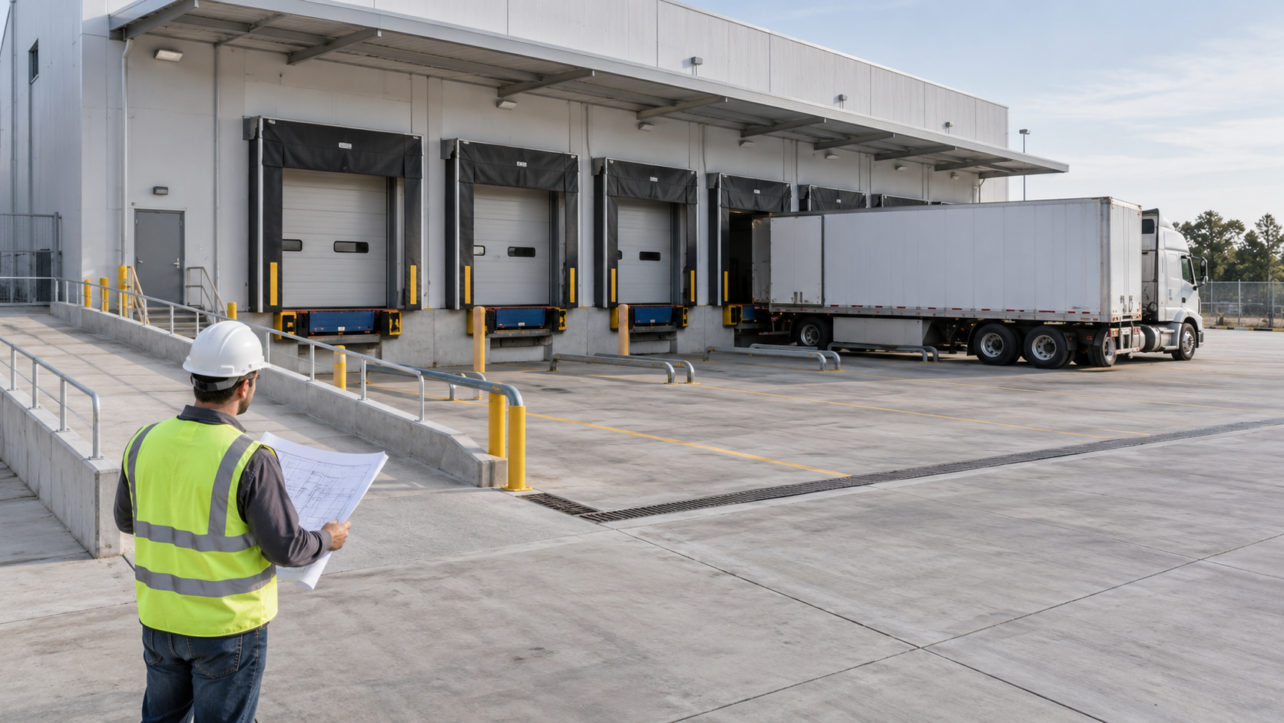

Для работы доков критична площадка, на которой автомобиль разворачивается и подается задним ходом к воротам. Если ее глубины недостаточно, водитель выполняет лишние маневры, а соседние доки начинают мешать друг другу.
Размер площадки определяют по расчетному автомобилю и схеме движения. Учитывают длину тягача с полуприцепом, радиус поворота, ширину проезда, ограждения и соседние здания.
Нужно предусмотреть свободную траекторию подачи автомобиля, безопасное разделение грузового и пешеходного движения, водоотвод и возможность подъезда пожарной техники.
Размер ворот склада под фуру
Размер ворот склада для фуры выбирают по габаритам транспорта и технологии погрузки. При доковой схеме автомобиль подходит задней частью к проему, поэтому ворота должны обеспечивать свободный проход груза и работу оборудования.
В проекте учитывают ширину и высоту кузова, габариты груза, тип погрузчика, конструкцию докшелтера, доклевеллер и внутреннюю высоту помещения.
Для складов часто используют секционные подъемные ворота. Конкретный размер проема назначают после выбора расчетного транспорта и оборудования.
Шаг между воротами
Расстояние между соседними воротами должно позволять одновременно ставить автомобили к нескольким докам. При слишком малом шаге полуприцепы мешают друг другу, а обслуживание оборудования становится неудобным.
Шаг определяют с учетом ширины автомобилей, боковых зазоров, конструкции докшелтеров, расположения колонн и схемы движения транспорта. Количество ворот должно соответствовать грузообороту.
Пандусы и въезд на рампу
Если на рампу должны заезжать погрузчики, предусматривают пандус. Его уклон назначают с учетом характеристик техники и нормативных ограничений. Поверхность должна быть нескользкой, а положение пандуса — не создавать конфликт с основными траекториями движения автомобилей.
Перегрузочное оборудование
Современная погрузочная рампа обычно включает не только платформу и ворота. В состав узла могут входить:
- доклевеллеры;
- герметизаторы проема;
- направляющие для колес;
- отбойники;
- светофоры и системы блокировки;
- освещение зоны кузова.

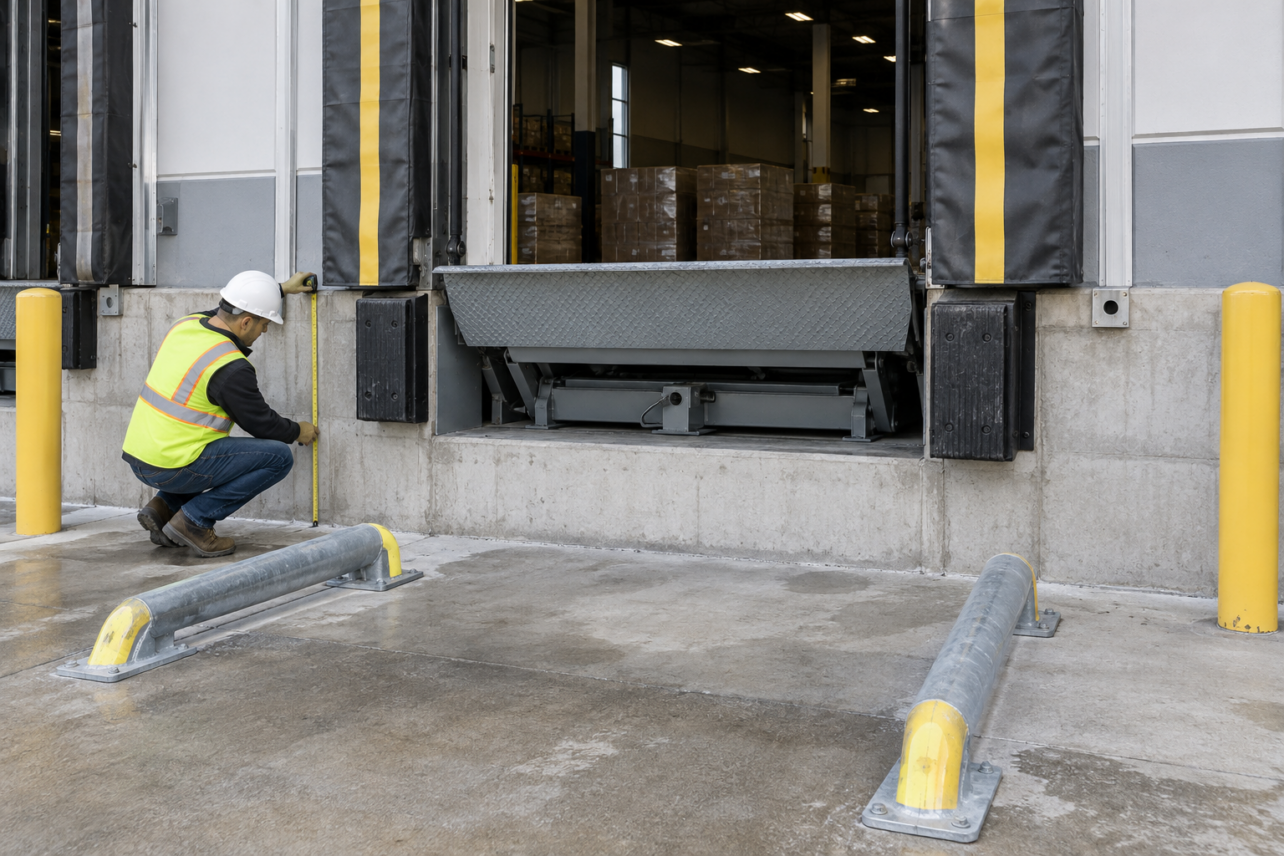

- Доклевеллер компенсирует перепад между уровнем рампы и кузовом. Герметизатор уменьшает зазор вокруг автомобиля и защищает помещение от осадков и наружного воздуха.
Нормы и требования к рампе
При проектировании нельзя ориентироваться только на каталоги производителей. Требования формируются нормами для складских зданий, пожарной безопасности, транспортных проездов и охраны труда.
Нормативные документы указывают, что параметры грузовых платформ следует определять расчетом с учетом транспорта и средств механизации. Также должны обеспечиваться безопасное движение техники, надежное покрытие, водоотвод и отсутствие препятствий в проемах ворот.
Отдельно проверяют пожарные проезды, эвакуационные пути, ограждения перепадов высот и безопасность движения персонала.
Типичные ошибки проекта
Распространенные ошибки:
- ориентация на один случайный автомобиль вместо расчетного парка;
- недостаточная глубина площадки перед воротами;
- слишком малый шаг доков;
- несовпадение уровня пола и диапазона работы доклевеллера;
- неудобное расположение пандуса;
- пересечение потоков фур, легковых машин и пешеходов;
- отсутствие запаса под рост грузооборота.
- Такие ошибки затрагивают фасад, покрытие площадки, оборудование и транспортную схему, поэтому их лучше исключать на стадии проектирования.
Как определить параметры для конкретного склада
Работу начинают не с выбора ворот, а с технологических исходных данных. Нужно определить, какие автомобили будут приезжать, сколько машин обслуживается в час или смену, какие грузы перемещаются и какая техника работает внутри.
После этого рассчитывают число доков, выбирают схему подачи транспорта, определяют отметку рампы, параметры площадки и затем уточняют размеры ворот и перегрузочного оборудования.
Для небольшого склада и для распределительного центра с постоянным потоком фур решения будут разными. Поэтому размеры погрузочной рампы и ворот должны быть результатом проектного расчета.
Вопросы и ответы
Есть ли стандартный размер погрузочной рампы склада?
Единого размера для всех складов нет. Длину, ширину и отметку рампы определяют по транспорту, грузообороту, средствам механизации и планировке объекта.
Какой размер ворот нужен для фуры?
Проем выбирают по габаритам расчетного транспорта, грузов и погрузочной техники. Также учитывают тип ворот, докшелтера и перегрузочной платформы.
Нужно ли делать рампу на одном уровне с кузовом автомобиля?
Рабочую отметку стремятся приблизить к типовой высоте кузовов, но разницу обычно компенсирует доклевеллер. Важен диапазон системы в целом.
От чего зависит количество ворот на складе?
От грузооборота, длительности погрузочно-разгрузочного цикла, графика прибытия машин и требуемой пропускной способности склада.
Итог
Погрузочная рампа — часть общей логистической системы склада. Ее размеры, отметка, ворота, площадка для маневра и перегрузочное оборудование должны проектироваться совместно. Основой служат характеристики расчетного транспорта, грузооборот, технология перемещения грузов и нормативные требования.
