Проект усиления – это комплект расчётных, графических и текстовых материалов, по которым существующие элементы здания можно безопасно восстановить или приспособить к новым условиям. Документация объединяет результаты обследования, расчётную модель, конструктивное решение, требования к материалам и порядок выполнения работ.
До начала проектирования инженер должен установить, почему снизилась несущая способность и действительно ли требуется усиление конструкций. Если на объекте обнаружены коррозия, трещины, деформации или ослабленные соединения, одной монтажной схемы недостаточно. В проекте фиксируют фактическое состояние стены, перекрытия, колонны, балки, фундамента или другого элемента и обосновывают принятое решение.
Зачем делают проект усиления конструкций
Задача проекта – подтвердить расчётом, что после выполнения работ здание сможет воспринимать действующие и будущие нагрузки. Проектирование требуется при реконструкции, устройстве проёма, установке тяжёлого оборудования, изменении назначения помещений, надстройке или выявлении недостаточной несущей способности.
Без проекта подрядчик видит только внешний дефект. Например, ржавчина на металлической пластине не показывает, насколько уменьшилось её сечение и можно ли оставить деталь в работе. Трещина возле опоры не объясняет, связана ли она с перегрузкой, коррозией крепежа или недостаточной площадью опирания. Поэтому ответ на вопрос, зачем делают проект усиления конструкций, связан со снижением технических рисков: инженер определяет причину повреждения, рассчитывает конструкцию и только затем назначает ремонт или усиление.
Какие исходные данные нужны проектировщику
Данные для усиления здания получают из архивной документации и результатов технического обследования. Старые чертежи не всегда отражают перепланировки, замену материалов и накопленные дефекты. Поэтому проектировщик проверяет сведения на объекте и при необходимости назначает вскрытия, измерения и испытания.
Обычно документы для усиления конструкций включают:
- техническое задание с описанием планируемых изменений;
- исходные планы, разрезы и конструктивные схемы;
- техническое заключение по результатам обследования;
- сведения о существующих и новых нагрузках;
- данные о материалах, дефектах и ранее выполненных работах.
Для металлических элементов важны марка стали, толщина профилей, состояние сварных швов и болтов. Для железобетонных конструкций определяют прочность бетона, расположение арматуры, ширину раскрытия трещин и состояние защитного слоя. При усилении фундамента дополнительно нужны сведения об основании, грунтах и осадках.
Что входит в проект усиления конструкций
Состав документации зависит от объекта. Проект для усиления здания может относиться к одному проёму или охватывать весь несущий каркас, но каждое решение должно быть связано с результатами обследования и расчётов.
Как правило, проект усиления конструкций включает:
- Общие данные, основание для разработки и описание объекта.
- Анализ технического состояния усиливаемых элементов.
- Расчёты для усиления здания с принятыми нагрузками и схемами.
- Конструктивные решения и чертежи проекта усиления.
- Спецификации материалов, изделий и крепёжных деталей.
- Требования к последовательности работ и контролю качества.
В общих данных указывают применённые нормы, расчётные характеристики материалов, условия производства работ и ограничения. Если элемент невозможно полностью разгрузить, проектировщик учитывает его работу под нагрузкой и определяет, нужны ли временные опоры.
Как оценивают опасность коррозии
Особенно важна проверка элементов, долго находившихся во влажной или агрессивной среде. Коррозия может затронуть металлические конструкции, арматуру железобетона, закладные детали, сварные соединения и крепёж. Внешний вид не даёт полного ответа: равномерный налёт и глубокая локальная язва по-разному влияют на несущую способность.
Инженер оценивает:
- фактическую потерю сечения после очистки металла;
- глубину и площадь локальных коррозионных повреждений;
- состояние сварных швов, болтов, анкеров и закладных деталей;
- наличие деформаций, трещин и разрушения бетона вокруг узла;
- состояние опорных участков и фактическую площадь опирания.
Для оценки остаточной способности в расчётную модель вводят фактические, а не номинальные размеры. Уменьшение толщины пластины или стенки профиля влияет на прочность, устойчивость и жёсткость. Для сварного шва важны его длина, катет, непрерывность, наличие трещин и состояние металла рядом с соединением. У болтового крепежа проверяют болты, гайки, шайбы, отверстия и контактные поверхности.
В железобетонной конструкции коррозия арматуры часто сопровождается трещинами и отслоением защитного слоя. Инженер определяет, сохранилось ли сцепление арматуры с бетоном и насколько уменьшился диаметр стержней. После этого становится понятно, достаточно ли ремонта или элемент необходимо усиливать.

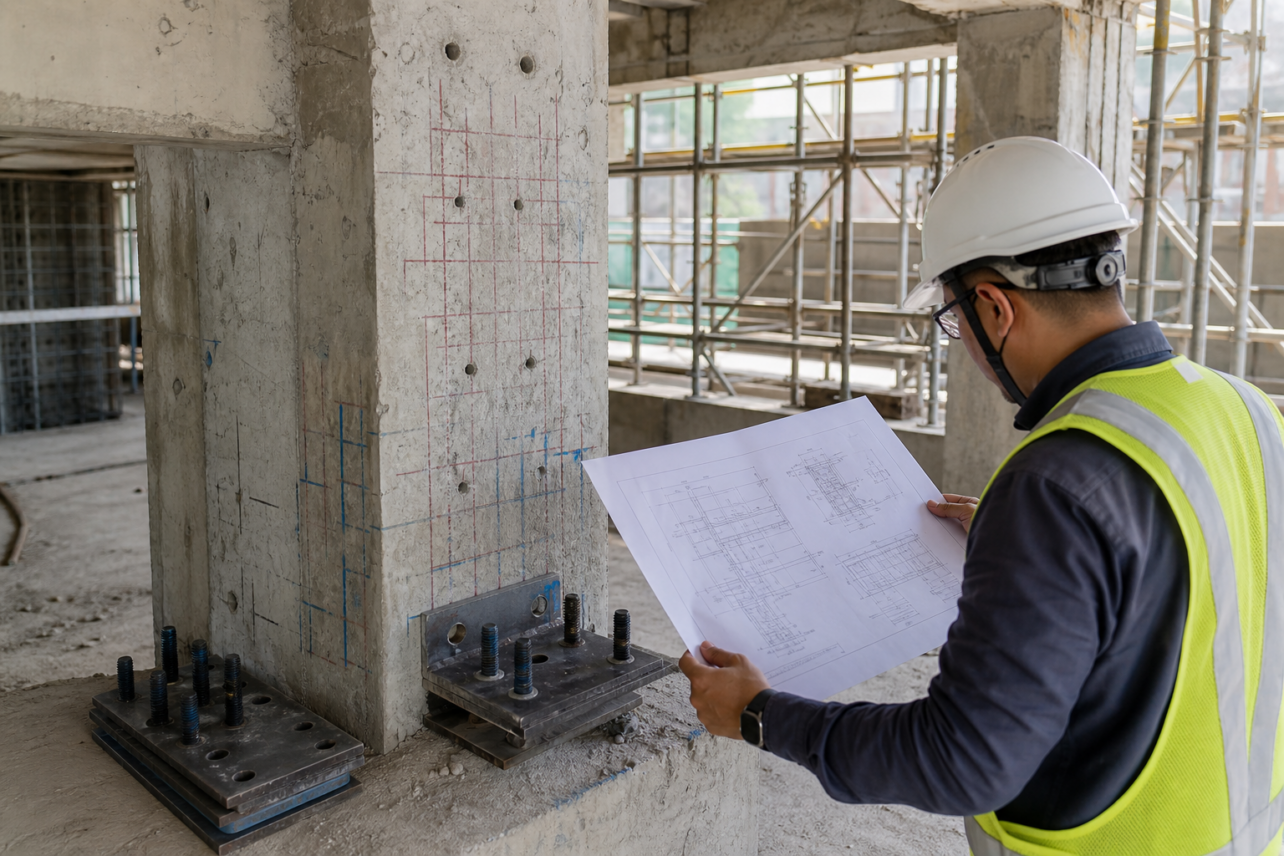

Как проверяют узлы опирания
При обследовании балки, плиты или панели оценивают не только пролёт, но и опорные зоны. Здесь передаются значительные усилия, поэтому даже небольшой дефект может влиять на работу всего элемента. Проверяют длину и ширину опирания, состояние бетона, опорных пластин, сварных швов, анкеров и сопряжений.
Если крепёж ослаблен, сварной шов разрушен или опорная площадка уменьшилась из-за скола, проектировщик определяет, может ли узел продолжать работу. Решение принимают по результатам обследования и поверочного расчёта. Иногда достаточно ремонта и антикоррозионной защиты, в других случаях требуется усиление или изменение схемы передачи нагрузки.
Что показывают расчёты для усиления здания
Расчёт показывает, какие элементы не соответствуют требованиям надёжности и какой запас они получат после работ. Модель учитывает фактическую геометрию, свойства материалов, дефекты, условия опирания и сочетания нагрузок. При реконструкции сравнивают существующую и проектную схемы: например, учитывают новый проём в стене или увеличение нагрузки на перекрытие.
Проектировщик проверяет прочность, устойчивость, жёсткость и деформативность. Расчёт также отделяет опасные повреждения от дефектов, которые требуют ремонта, но не снижают несущую способность. Благодаря этому объём работ остаётся технически обоснованным.
Что содержат чертежи проекта усиления
Чертежи проекта усиления переводят расчётные решения в указания для строительной площадки. На планах и схемах показывают расположение элемента, существующие размеры и границы повреждений. В узлах приводят геометрию новых деталей, марки материалов, способы крепления, сварные соединения, анкеровку и сопряжение с существующей конструкцией.
Чертёж должен ясно показывать, что удалить, что сохранить, где установить новый элемент, как подготовить поверхность и в какой последовательности выполнять работы. Отдельно указывают требования к контролю сварки, затяжке крепежа, антикоррозионной защите и приёмке скрытых работ.
Как проходит согласование проекта усиления конструкций
Согласование проекта усиления конструкций зависит от вида объекта, характера работ и того, затрагивают ли они несущую схему или основные параметры здания. Проект может проходить проверку у заказчика, согласование с автором исходного проекта, управляющей организацией, техническим заказчиком или экспертизу в предусмотренных случаях.
Если после вскрытия обнаружены скрытые дефекты или фактические размеры отличаются от принятых в проекте, решение корректируют. Самовольная замена материала, крепежа или геометрии узла может изменить работу конструкции.
Итог
Проект усиления – это не набор типовых схем. Он объясняет, почему элемент утратил требуемую способность, насколько опасны повреждения и какой ремонт необходим. В основу решения входят обследование, оценка фактической потери сечения, состояния сварных швов, крепежа и узлов опирания, а также поверочные расчёты.
Качественная разработка даёт подрядчику однозначные чертежи, заказчику – обоснованный объём работ, а зданию – безопасную схему после ремонта или усиления.
