Неразрушающий контроль бетона позволяет оценивать прочность материала непосредственно в конструкции без ее общего разрушения. Такие методы применяют при обследовании зданий, приемке работ, реконструкции, ремонте и усилении.
Если проводится техническое обследование зданий, результаты неразрушающего контроля рассматривают вместе с визуальным осмотром, проектной документацией и выявленными дефектами. Одно показание прибора не описывает состояние конструкции целиком: важно, где выполнено измерение и по какой методике обработан результат.
Что такое неразрушающий контроль прочности бетона
Неразрушающий контроль прочности бетона — это определение прочностных характеристик по измерениям на существующей конструкции без ее общего разрушения. Для механических методов применяется ГОСТ 22690-2015, для ультразвукового — ГОСТ 17624-2021, а общие правила контроля и оценки прочности устанавливает ГОСТ 18105-2018.
Специалист измеряет характеристику, связанную с прочностью: величину отскока, энергию ударного импульса, размер отпечатка, усилие местного разрушения либо скорость прохождения ультразвука. Затем показатель связывают с прочностью бетона по градуировочной зависимости или правилам стандарта.
Какие методы применяют
ГОСТ 22690-2015 предусматривает механические методы:
- упругий отскок;
- пластическая деформация;
- ударный импульс;
- отрыв;
- отрыв со скалыванием;
- скалывание ребра.
- Отдельно применяется ультразвуковой метод по ГОСТ 17624-2021. Методы различаются принципом работы и условиями применения, поэтому способ контроля выбирают под конкретную конструкцию и задачу обследования.
Метод упругого отскока

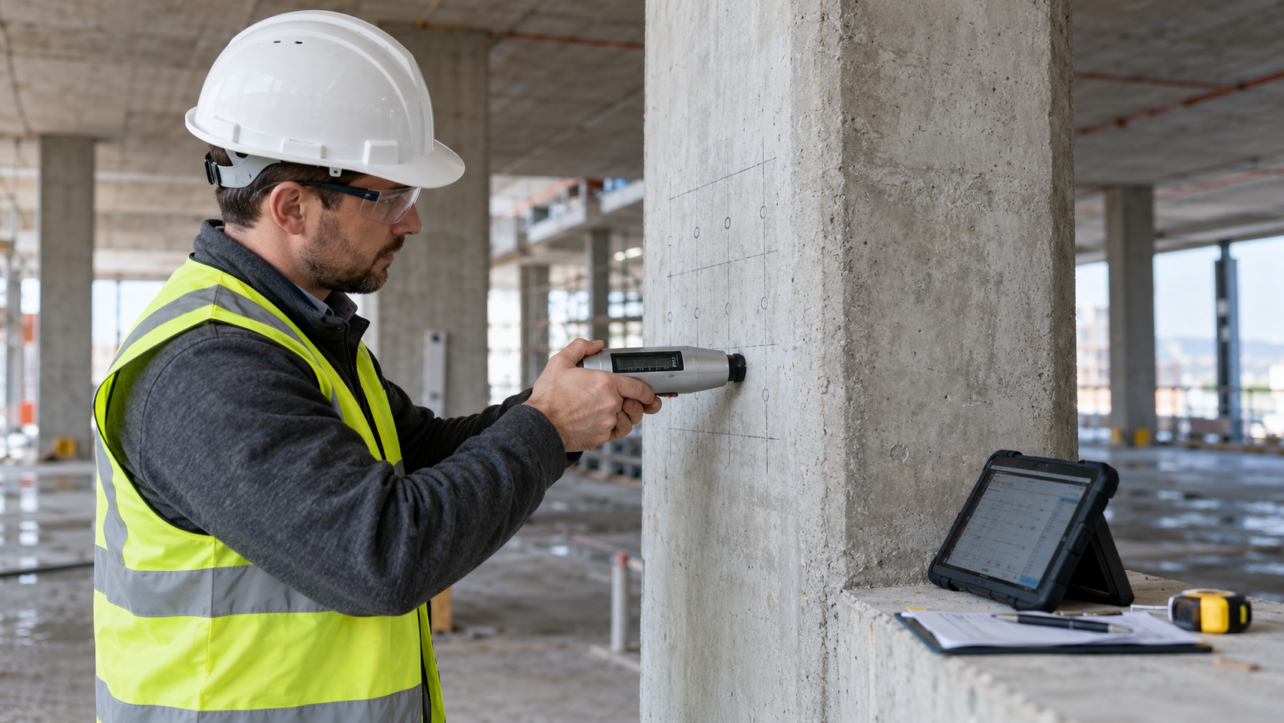

Метод упругого отскока основан на связи прочности бетона с величиной отскока бойка после удара по поверхности. Типичный прибор — склерометр. Метод удобен для быстрого обследования большого количества участков.
На результат влияют состояние поверхности, влажность, карбонизация, локальные дефекты и положение прибора. Поэтому контроль выполняют серией измерений, а не по одной точке.
Ударный импульс и пластическая деформация
При ударном импульсе прибор регистрирует характеристики энергии удара при контакте бойка с бетоном. Метод пластической деформации оценивает размеры отпечатка после воздействия индентора.
Оба способа относятся к косвенным. Прочность получают через градуировочную зависимость между измеряемой характеристикой и фактической прочностью бетона.
Отрыв, отрыв со скалыванием и скалывание ребра
При методе отрыва измеряют усилие, необходимое для местного разрушения бетона при отрыве приклеенного металлического диска. При отрыве со скалыванием определяют усилие вырыва анкерного устройства с локальным разрушением материала.
Отрыв со скалыванием и скалывание ребра при стандартных схемах ГОСТ 22690-2015 относятся к прямым неразрушающим методам. Они дают более непосредственную связь с прочностью бетона, но требуют подготовки участка и могут оставлять локальное повреждение.
Ультразвуковой метод

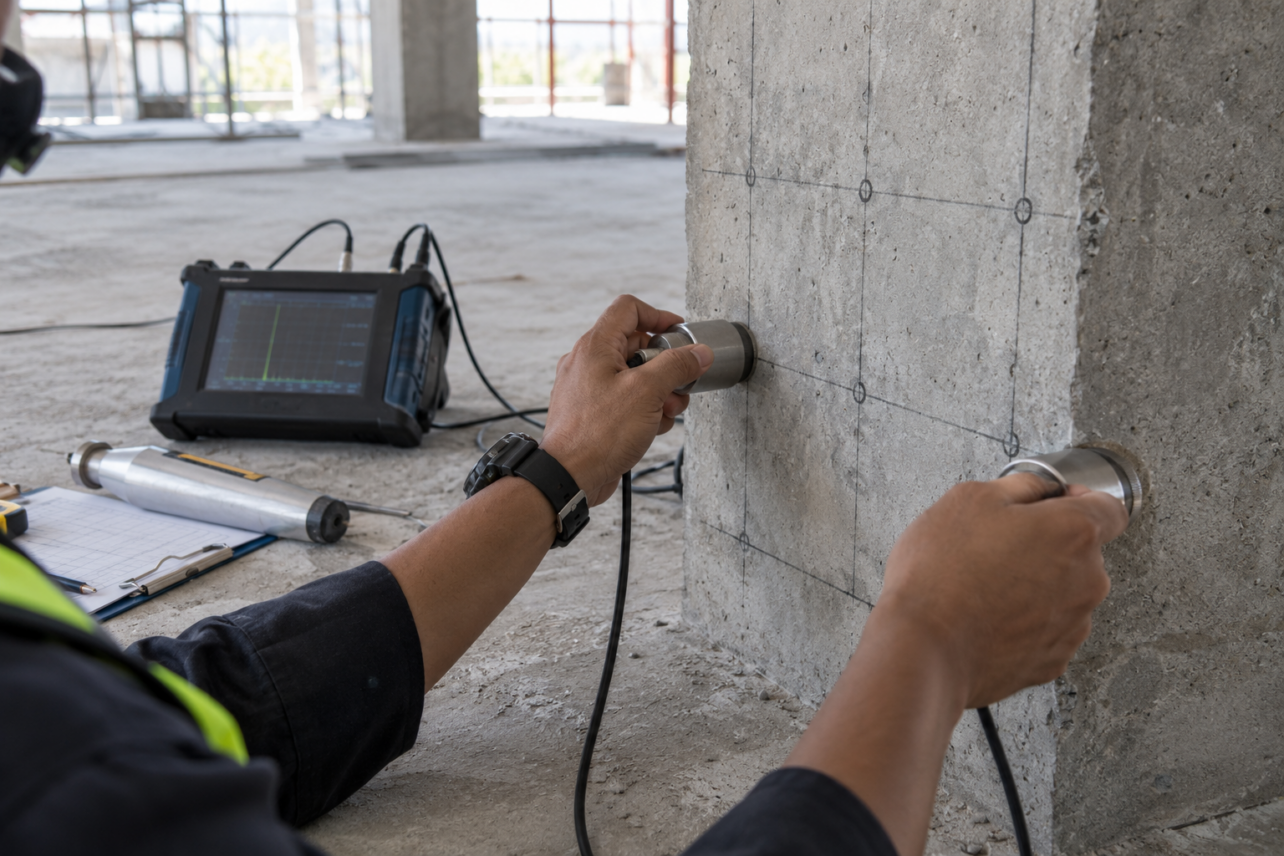

Ультразвуковой метод регламентирован ГОСТ 17624-2021. Косвенным показателем является скорость либо время распространения ультразвука в бетоне. Измерения выполняют способом поверхностного или сквозного прозвучивания.
Для монолитных конструкций обычно используют поверхностное прозвучивание. Сквозной способ возможен при доступе к противоположным сторонам элемента.
Ультразвуковой прибор не показывает прочность напрямую. ГОСТ требует экспериментально установленной градуировочной зависимости между ультразвуковым показателем и прочностью. Поэтому одинаковая скорость ультразвука в бетонах разного состава и возраста не обязательно означает одинаковую прочность.
Что показывает неразрушающий контроль
Основная задача испытаний — определить или уточнить фактическую прочность бетона и оценить ее распределение по конструкции.
По результатам контроля можно:
- оценить прочность бетона на выбранных участках;
- сравнить однородность материала;
- найти зоны с пониженными показателями;
- получить данные для поверочных расчетов;
- выбрать места для дополнительных испытаний или отбора кернов.
- При этом неразрушающий контроль не определяет автоматически причину трещин, остаточную несущую способность элемента или категорию технического состояния здания. Эти выводы делают по совокупности данных обследования.
Почему важна градуировочная зависимость
Для косвенных методов принципиальна связь между показанием прибора и реальной прочностью конкретного бетона. На результаты влияют состав смеси, заполнитель, возраст, условия твердения и состояние материала.
ГОСТ 17624-2021 требует определять прочность по экспериментально установленной зависимости. Для ее построения сопоставляют ультразвуковые показатели со значениями прочности, полученными на тех же участках прямым методом или испытанием образцов.
Поэтому универсальная шкала прибора не гарантирует точного результата для любого объекта. Важно подтвердить применимость градуировки.
Как проводят испытания при обследовании
Сначала специалист изучает конструкцию и выбирает участки контроля с учетом дефектов, доступности, типа элемента и цели обследования. Затем поверхность подготавливают и выполняют серию измерений.
Обычно работа включает:
- визуальную оценку и разметку участков;
- подготовку поверхности;
- проведение серии испытаний;
- проверку разброса результатов;
- обработку данных по нормативной методике;
- сопоставление с другими результатами обследования.
- Количество и расположение участков должны соответствовать задаче контроля, требованиям применяемого ГОСТ и программе обследования.
Когда нужны керны и дополнительные испытания
Если результаты сильно различаются, противоречат проектным данным или вызывают сомнения, применяют дополнительные методы. Один из способов проверки — отбор кернов из конструкции с последующим испытанием образцов по ГОСТ 28570-2019.
Керны полезны для старых зданий, конструкций после пожара и объектов, где нет достоверной информации о составе и возрасте бетона. Они помогают уточнить градуировку и подтвердить результаты косвенного контроля.
Какие ошибки искажают результаты
Ошибки возникают, если измерения проводят по рыхлой или поврежденной поверхности, делают слишком мало испытаний, объединяют результаты разных по состоянию зон или используют неподходящую градуировочную зависимость.
Нельзя механически сравнивать показания разных приборов: они измеряют разные физические характеристики. Сопоставлять результаты нужно с учетом нормативной методики.
Какие ГОСТы применяют
При обследовании бетонных и железобетонных конструкций наиболее важны:
- ГОСТ 22690-2015 — механические методы неразрушающего контроля;
- ГОСТ 17624-2021 — ультразвуковой метод определения прочности;
- ГОСТ 18105-2018 — правила контроля и оценки прочности бетона;
- ГОСТ 28570-2019 — определение прочности по образцам, отобранным из конструкций;
- ГОСТ 31937-2024 — правила обследования и мониторинга технического состояния зданий и сооружений.
Вопросы и ответы
Можно ли определить прочность бетона только склерометром?
Метод удобен для ориентировочной и сравнительной оценки, но результат зависит от поверхности и корректной градуировки. При ответственных выводах его сопоставляют с другими данными.
Чем ультразвуковой метод отличается от механического?
Ультразвук оценивает скорость или время прохождения сигнала, а механические методы — реакцию поверхности или усилие локального разрушения.
Всегда ли нужно отбирать керны?
Нет. Их используют, когда нужно подтвердить результаты, уточнить градуировку или получить прямые данные о прочности.
Можно ли по неразрушающему контролю определить аварийность здания?
Нет. Прочность бетона — только один из параметров. Категорию технического состояния определяют по совокупности дефектов, измерений и расчетов.
Итог
Неразрушающие методы контроля бетона позволяют оценивать прочность существующих конструкций. Механические методы по ГОСТ 22690-2015 и ультразвуковой контроль по ГОСТ 17624-2021 дают полезные данные при соблюдении методики, правильном выборе участков и корректной градуировке.
Для инженерного вывода важна совокупность информации: визуальные дефекты, история объекта, результаты измерений, при необходимости керны и поверочные расчеты. Только комплексная оценка позволяет судить о состоянии бетона и принимать решения по дальнейшей эксплуатации, ремонту, реконструкции или усилению.
