Нагрузка на пол склада — один из ключевых параметров, который определяет конструкцию основания, толщину бетонной плиты, армирование и требования к эксплуатации. Ошибка на этом этапе может привести к трещинам, продавливанию, разрушению швов и локальным просадкам даже тогда, когда средняя нагрузка на квадратный метр кажется небольшой.
Поэтому при проектировании нельзя ограничиваться одной цифрой в т/м². Для корректного расчёта нужно понимать, как именно будут размещаться товары, стеллажи, оборудование и складская техника. Эти данные входят в исходную информацию для проектирования складов и позволяют определить не только общую нагрузку, но и наиболее неблагоприятные локальные воздействия.
Какие нагрузки действуют на пол склада
Основные нагрузки:
- масса складируемого товара при напольном хранении;
- нагрузка от стеллажей и опорных стоек;
- давление от колёс погрузчиков, штабелёров и другой техники;
- масса стационарного оборудования;
- динамические воздействия при движении и торможении техники.
Для напольного складирования груз часто распределён по заметной площади. У стеллажной системы ситуация другая: вес товара с нескольких ярусов передаётся через сравнительно небольшие опорные пластины стоек. Поэтому локальная нагрузка под одной стойкой может быть критичнее, чем среднее значение на квадратный метр склада.
Распределённая и сосредоточенная нагрузка
Распределённую нагрузку обычно выражают в кПа, кН/м² или, в бытовой форме, в т/м². Она подходит для предварительного описания равномерно размещённого груза, но не показывает, что происходит непосредственно под стойкой стеллажа, опорой оборудования или колесом погрузчика.
Сосредоточенная нагрузка действует на ограниченную площадь. Чем меньше площадь контакта при той же силе, тем выше давление на пол. Поэтому при расчёте пола склада важно знать не только массу стеллажа или техники, но и размеры опор, количество стоек, расстояние между ними, колёсную базу, нагрузку на отдельное колесо и характеристики шин.
Например, два склада могут иметь одинаковую среднюю загрузку по площади, но разные требования к плите. На одном товар хранится на поддонах непосредственно на полу, а на другом используется многоярусное стеллажное хранение с высокой нагрузкой на стойки. Во втором случае расчёт локальных зон может определять толщину и армирование плиты.

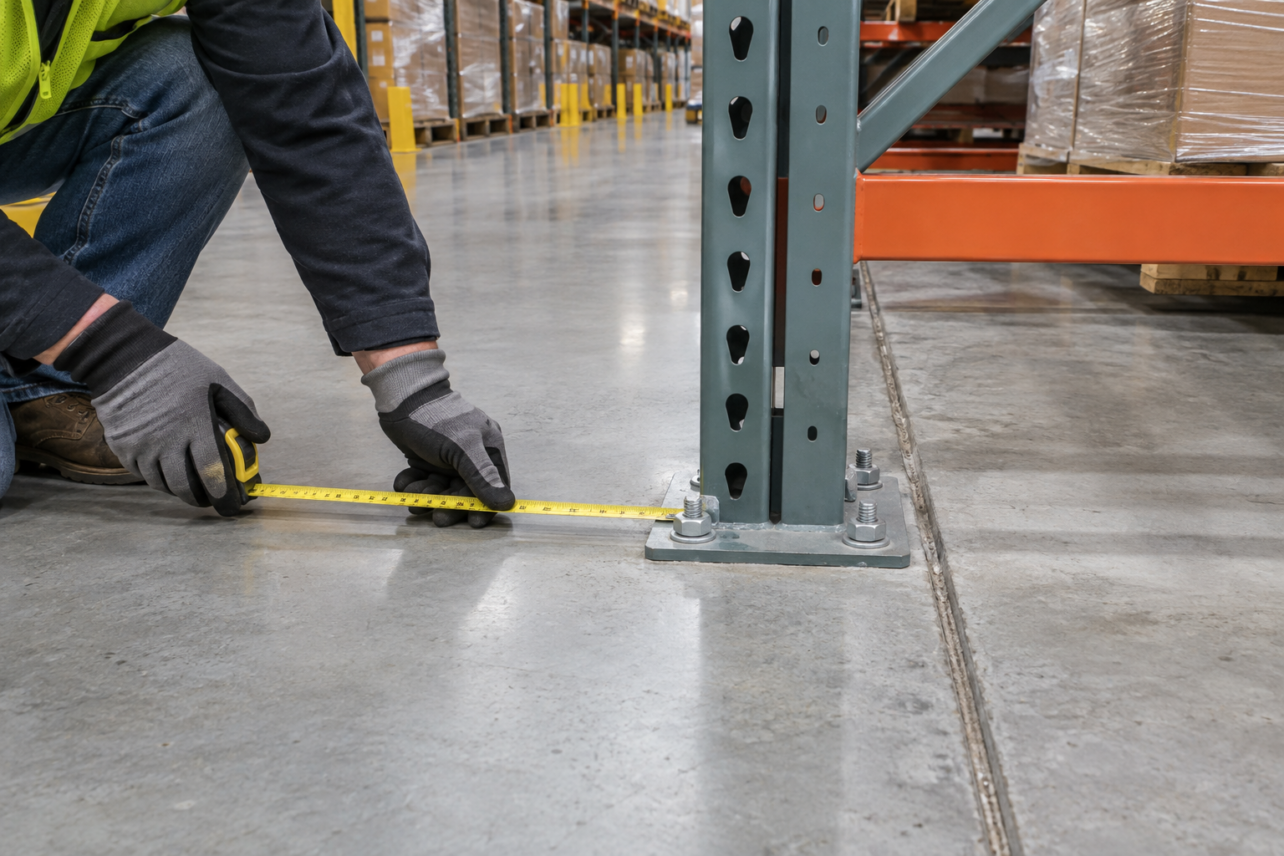

Нагрузка от стеллажного хранения
При расчёте стеллажей необходимо учитывать максимальную загрузку ярусов и то, как усилия передаются через рамы на основание. Для пола важна реакция на каждую опорную точку, а не только масса всей системы.
Исходными данными обычно служат тип стеллажей, их высота, схема расстановки, количество уровней хранения, расчётная масса груза на ярус, расстояние между стойками и размеры опорных пластин. Если оборудование ещё не выбрано, проектировщик должен получить хотя бы расчётную схему и предельные нагрузки, которые предполагаются в будущем.
Как учитывают складскую технику
Погрузчик воздействует на пол через колёса, а нагрузка меняется в зависимости от собственной массы машины, груза, положения центра тяжести и режима движения. Для расчёта используют данные конкретной техники или расчётные параметры, заданные технологом.
Динамика тоже имеет значение. При разгоне, торможении, поворотах и проезде через швы возникают воздействия, отличающиеся от статической стоянки машины. В нормативных расчётах для движущегося оборудования применяют соответствующие коэффициенты, поэтому выбирать конструкцию пола только по паспортной массе погрузчика неправильно.
От чего зависит допустимая нагрузка на пол склада
Универсального значения, которое подходит для любого склада, нет. Допустимая нагрузка зависит от всей конструкции пола и основания под ним.
При расчёте учитывают:
- толщину бетонной плиты и класс бетона;
- вид и количество армирования либо фибры;
- характеристики грунтов и подготовительных слоёв основания;
- размер и расположение швов;
- схему приложения постоянных, временных и динамических нагрузок.
Даже прочная бетонная плита не работает отдельно от основания. Если подготовка выполнена неоднородно или грунт имеет недостаточную несущую способность, возможны локальные осадки и потеря опоры под плитой. Поэтому расчёт пола склада связан не только с подбором бетона, но и с оценкой основания.
Как рассчитывают нагрузку на пол склада
Расчёт начинается с технологического задания. В нём фиксируют зоны хранения, типы стеллажей, максимальную массу товаров, маршруты техники, оборудование и возможные изменения эксплуатации. После этого нагрузки переводят в расчётную схему и проверяют наиболее неблагоприятные сочетания.
Для стеллажей определяют усилия в опорных точках, для техники — нагрузки на колёса и динамические воздействия, для напольного складирования — распределённое давление. Затем проверяют работу плиты на изгиб и местные воздействия, учитывают характеристики основания и назначают конструктивные параметры пола.
Если склад уже существует, задача меняется. Чтобы понять, выдерживает ли пол новую нагрузку, недостаточно знать только визуальное состояние покрытия. Нужны сведения о фактической толщине плиты, бетоне, армировании, основании и существующих дефектах. При отсутствии документации могут потребоваться обследование и инструментальные проверки.
Что важно предусмотреть до строительства
Самый надёжный вариант — определить будущую технологию склада до устройства бетонного пола. Проектировщику желательно заранее получить схему стеллажей, характеристики техники и предполагаемые массы грузов. Это позволяет избежать ситуации, когда готовый пол приходится усиливать из-за изменения оборудования или перехода на более высокое стеллажное хранение.
При эксплуатации склада важно соблюдать установленные предельные нагрузки. Для помещений, где размещаются грузы, правила охраны труда требуют не превышать допустимые нагрузки на полы и указывать их величину на видимых элементах здания. Это помогает связать проектные ограничения с реальной эксплуатацией.
Вопросы и ответы
Какая нагрузка на пол склада считается допустимой?
Та, которая подтверждена расчётом для конкретной конструкции пола и схемы эксплуатации. Одной универсальной нормы в т/м² для всех складов нет.
Нужно ли учитывать погрузчики при расчёте пола?
Да. Учитывают нагрузку на колёса, массу перевозимого груза и динамические воздействия при движении, торможении и поворотах.
Можно ли поставить тяжёлые стеллажи на существующий складской пол?
Только после проверки его несущей способности. Для этого нужны данные о плите, армировании, основании и нагрузках от стеллажей; при недостатке информации требуется обследование.
Почему нельзя просто разделить массу товара на площадь склада?
Такой расчёт показывает только среднее давление и не учитывает локальные нагрузки. Реальная работа пола определяется также опорными точками стеллажей, колёсами техники, оборудованием и состоянием основания.
